Hydraulische Leistungssteigerung eines Baches innerhalb einer Ortslage

Energielinie, Wasserspiegellinie

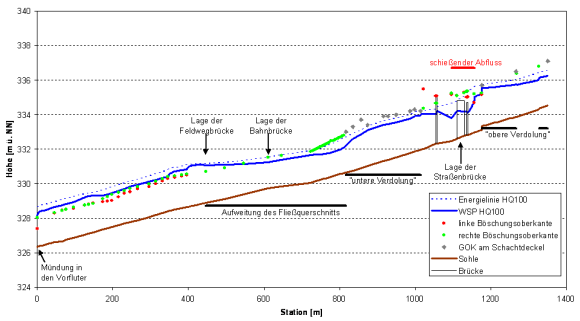

Berechnete Energielinie und Wasserspiegel im Planungszustand für den Abfluss HQ100

Fragestellung
Ende der 60er und Anfang der 70er Jahre des vorherigen Jahrhunderts wurde ein Bach innerhalb einer Ortslage ausgebaut (zwei verdolte Bereiche). Trotz des Ausbaues kam es immer wieder zu Hochwasser mit Ausuferungen und damit verbunden zu erheblichen materiellen Schäden. Der Hochwasserschutzgrad der Ortslage liegt zwischen einem 10- und 20jährlichem Hochwasserereignis. Die Empfehlungen der Fachverbände sehen für bebaute Ortslagen Schutzgrade zwischen dem 50- und 100jährlichen Ereignis vor.
Eine untersuchte Variante zur Erhöhung des Hochwasserschutzgrads der Ortslage war die, den Bach innerhalb der Ortslage so zu verändern, dass die hydraulische Leistungsfähigkeit gesteigert wird. Hierzu wurden eine Vorplanung der Hochwasserschutzmaßnahmen aufgestellt und hydraulische Berechnungen durchgeführt.

Methodik
Für die Planung der Maßnahmen zur hydraulischen Leistungssteigerung wurde der bestehende Sohlverlauf als unveränderliche Randbedingung angesetzt. Mit einer überschlägigen hydraulischen Vordimensionierung wurden unter Berücksichtigung der Gefällesituation und den zu erwartenden Abflüssen die ungefähren Abmessungen der erforderlichen Querschnitte ermittelt und anschließend unter Berücksichtigung der jeweiligen Platzverhältnisse planerisch ausgestaltet.
Zur Überprüfung der geplanten hydraulischen Leistungssteigerung des Bachs wurden Wasserspiegellagenberechnungen mit einem numerischen Modell für verschiedene Lastfälle durchgeführt.
Es wurde das Programm HEC-RAS Version 3.1.2 des U.S. Army Corps of Engineers verwendet. Es handelt sich um ein eindimensionales (1d) Berechnungsprogramm für Wasserspiegel in offenen Gerinneströmungen.

Ergebnis
Die numerischen Berechnungen haben gezeigt, dass eine Steigerung der hydraulischen Leistungsfähigkeit des Bachs erzielt werden kann. Dazu sind allerdings umfangreiche bauliche Maßnahmen erforderlich und bereichsweise Eingriffe in private Grundstücke unvermeidbar. Ein gewünschter Freispiegelabfluss in den geschlossenen Kastenprofilen kann auch für die Lastfälle HQ100 und 1,15 * HQ100 (Klimalastfall) erzielt werden.
