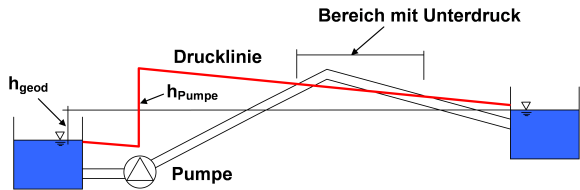

Prinziphafte Darstellung des Drucklinienverlaufs in einem Rohrleitungssystem mit Heberwirkung

Durch den intermetierenden Betrieb der Pumpe in einem Abwassersystem kommt es zur temporären Entleerung der Druck/Freispiegelleitung nach dem Hochpunkt. Dadurch muss die Druckleitung nach jedem Pumpbeginn entlüftet werden. Durch entsprechende Lüftungsventile kann dies erreicht werden. Ist dies nicht vollständig möglich, so verbleiben Luftpolster im System, die die Strömung stark behindern und damit die Leistungsfähigkeit des Systems stark einschränken

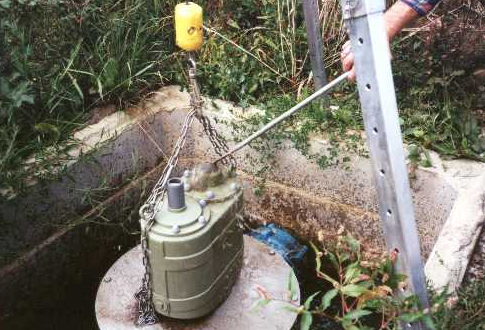

Entlüftungsventil unter Druck

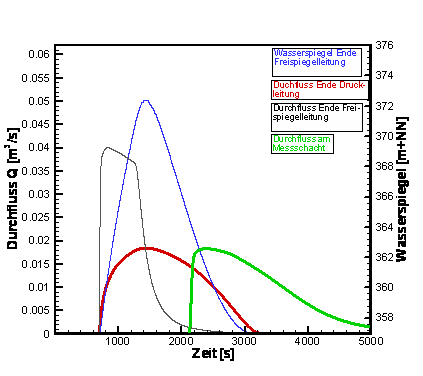

Mit einem numerischen Modell wurden die Durchflussverhältnisse in dem gekoppelten Freispiegel/Drucksystem simuliert und mit Messdaten verglichen.
